Применение

• Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание питьевой и технической воды, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

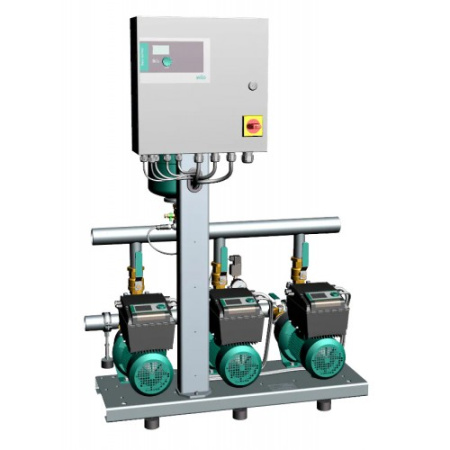

Оснащение/функция

• 2-3 насоса MHIE на установку
• Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная опорная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN 10, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Защита от сухого хода приобретается опционально
• Система управления ECe с металлическим корпусом IP54, состоит из внутреннего сетевой блока, микропроцессора, модулей цифровых вводов и выводов для управления электронными насосами и частотными преобразователями

Расшифровка наименования

Технические характеристики

• Электроподключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
• Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 10 бар
• Входное давление 6 бар
• Номинальные диаметры для подсоединения со стороны конечного давления R 2" - DN 100
• Номинальные диаметры для подсоединения со стороны подвода R 2" - DN 100
• Диапазон частоты вращения 1200–3770 об/мин
• Класс защиты IP54
• Связь через ModBus RTU
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости - по запросу). Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
• Охлаждающая вода
• питьевая и техническая вода;

Материалы

Одинарный насос:

Рабочие колеса, секции, корпус насоса из нержавеющей стали 1.4301/1.4404

Вал из нержавеющей стали 1.4404

Уплотнения EPDM (EP851)/FKM (Viton)

Скользящее торцовое уплотнение из карбида вольфрама/графита

Подшипники из карбида вольфрама

Опора насоса из алюминия

Тип

Опорная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.

Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.

Насосы: применяется от 2 до 3 параллельно подключенных насосов серий MHIE 2.., 4.., 8.. и 16...; частотные преобразователи, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301/1.4404

Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.

Мембранный напорный бак 8 л/PN 10, расположен со стороны конечного давления, с мембраной из бутилкаучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807

Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера ECe

Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера ECe

Контроллер: в серийном исполнении установка оснащается контроллером ECe

Комплект поставки

Монтируемая на заводе-изготовителе, проверенная на функциональность и герметичность, готовая к подключению установка повышения давления

Инструкция по монтажу и эксплуатации

Опции

Дополнительные сетевые коннекторы по запросу
