Центробежные насосы Wilo-Atmos GIGA-N применяются в системах отопления, кондиционирования и охлаждения, орошения, во всех отраслях промышленности, на электростанциях и т. д.
Стандартный насос для универсального применения и длительного срока службы.
Wilo-Atmos GIGA-N — модель начального уровня для насосов с сухим ротором. Большое разнообразие электродвигателей и материалов, а также широкий диапазон температур от –20 °C до +140 °C делают их универсальными для различных областей применения.
Насос, предназначенный для длительного режима работы, обеспечивает долгий срок службы благодаря коррозионностойкому покрытию и не обслуживаемому шарикоподшипнику. Во время технического обслуживания сменная муфта обеспечивает максимально быструю замену торцевого уплотнения. Частоту вращения Wilo-Atmos GIGA-N можно регулировать с помощью преобразователя Wilo-EFC. Можно установить систему контроля температуры и вибрации подшипников насоса для раннего обнаружения возможных отказов.
Wilo-Atmos GIGA-N
Преимущества
|
- Экономия энергии благодаря увеличению общего КПД за счет улучшенной гидравлической части и использования электродвигателей IE3
- Подходит для снабжения питьевой водой (соответствует требованиям Федерального ведомства по охране окружающей среды и имеет допуск ACS)
- Катафорезное покрытие всех литых компонентов для высокой коррозионной стойкости и долговечности (не в исполнении для питьевой воды)
- Универсальность применения благодаря стандартным размерам, разным вариантам электродвигателей и исполнению рабочих колес из разных материалов
- Простое техническое обслуживание благодаря удобной сменной муфте конструкции Back-Pull-Out
- Высокая надежность эксплуатации за счет улучшения конструкции рабочего колеса, обеспечивающей сброс давления
|
Тип
|

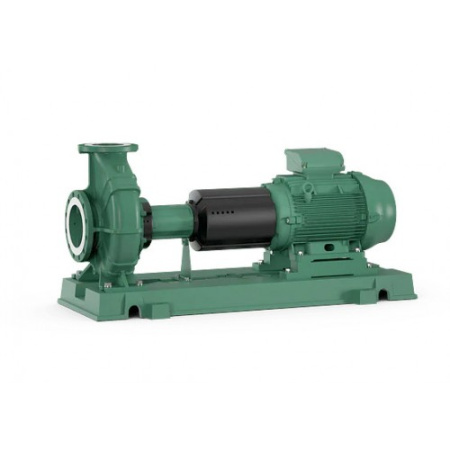

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на опорной раме. Стандартное исполнение со сменной муфтой.
|
Применение
|
- Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
- Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.
|
Оснащение/функция
|
Одноступенчатый низконапорный центробежный насос в блочном исполнении с муфтой, кожухом муфты, электродвигателем и опорной рамой
|
Комплект поставки
|
- Насос
- Инструкция по монтажу и эксплуатации
- Насос со свободным концом вала или
- Насос на опорной раме с муфтой и защитой муфты, без электродвигателя или
- полностью монтированный на опорной раме насос с электродвигателем
|
Расшифровка наименования
|
|
Пример
|
Atmos GIGA-N 40/200-11/2
|
|
Atmos
|
Серия продукции
|
|
GIGA
|
Обозначение серии
|
|
N
|
Стандартный насос с осевым всасыванием
|
|
40
|
DN для напорного фланца
|
|
200
|
Номинальный диаметр рабочего колеса [мм]
|
|
11
|
Номинальная мощность электродвигателя Р2 [кВт]
|
|
2
|
Число полюсов
|
|
Технические характеристики
|
- Допустимый диапазон температур перекачиваемой жидкости от –20 °C до +140 °C
- Подсоединение к сети 3~400 В, 50 Гц
- Класс защиты IP55
- Номинальные диаметры от DN 32 до DN 150
- Макс. рабочее давление 16 бар
|
Материалы
|
- Корпус насоса и фонарь. Стандартное исполнение: EN-GJL-250
- Рабочее колесо: Стандартное исполнение: EN-GJL-200; другие по запросу
- Вал: 1.4021
- Торцевое уплотнение: AQEGG; другие торцевые уплотнения по запросу
|
Описание/конструкция
|
- Одноступенчатый низконапорный центробежный насос в качестве насоса на опорной раме с осевыми всасывающими патрубками с прифланцованными опорами подшипника и осевым креплением для привода, подсоединенного упругой муфтой
- Сменная муфта (втулочная муфта) в стандартном исполнении позволяет снять блок электродвигателя без демонтажа электродвигателя
- Вариант …-P5 без сменной муфты (по сниженной цене, см. прейскурант)
|
