Насосы многоступенчатые Wilo Multivert MVI применяются для водоснабжения и повышения давления, отопления, охлаждения и др.

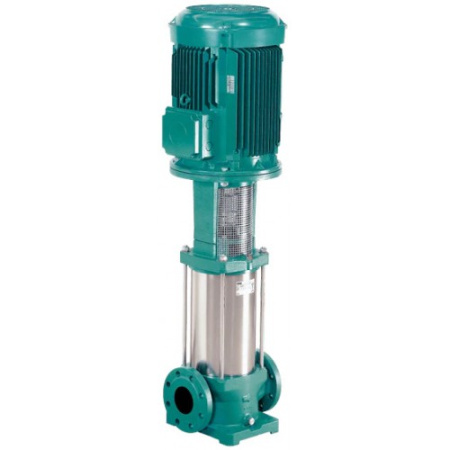

Wilo-Multivert MVI
|
Тип
|
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.
|
Применение
|
- Водоснабжение и повышение давления
- Системы пожаротушения
- Подача воды в котлы
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
|
Оснащение/функция
|
MVI 70.. и 95..: Исполнения PN 16 и PN 25 с круглыми фланцами
|
Расшифровка наименования
|
|
Пример:
|
MVI 7002/1-3/16/E/3-400-50-2
|
|
MVI
|
Вертикальный высоконапорный центробежный насос
|
|
70
|
Расход в м3/ч
|
|
02
|
Количество рабочих колес
|
|
1
|
Количество откорректированных рабочих колес
|
|
3
|
3 = корпус насоса EN-GJL-250 (с катафорезным покрытием), гидравлическая часть 1.4301 (AISI 304);[только MVI 70.. и 95..]
|
|
16
|
Тип фланца16 = фланец PN 16 (круглый или овальный)25 = фланец PN 25 (круглый или овальный)
|
|
E
|
Тип уплотненияE = EPDMV = FKM (витон)
|
|
3
|
3 = 3~ (трехфазный ток)
|
|
400
|
Подключаемое напряжение в В
|
|
50
|
Частота в Гц
|
|
2
|
Число полюсов электродвигателя
|
|
Технические характеристики
|
- Электроподключение:
- 3~400 В (±10 %), 50 Гц
- ≤ 4 кВт, 230 В/400 В; Δ/Y
- > 4 кВт, 400 В/690 В; Δ/Y
Температура перекачиваемой жидкости от -15 до +120 °C (с уплотнением из EPDM) (от -15 до +90 °C с уплотнением из FKM)
Рабочее давление макс. 16/25 бар
Максимальное давление на входе 10 бар
Класс защиты IP55
Фланцевые подсоединения:
MVI 70../95.. PN 16 / PN 25: Фланец круглой формы (DN 100)
|
Материалы
|
MVI 70../95..:
- Рабочие колеса из нержавеющей стали 1.4408 (AISI 316)
- Секции из нержавеющей стали 1.4301 (AISI 304)
- Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
- Вал из нержавеющей стали 1.4057 (AISI 431)
- Уплотнение EPDM
- Крышка корпуса из нержавеющей стали 1.4301 (AISI 304)
- Нижняя часть корпуса из нержавеющей стали 1.4301 (AISI 304)
- Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
- Напорный кожух из нержавеющей стали 1.4301 (AISI 304)
- Подшипники из карбида вольфрама
|
Комплект поставки
|
- Высоконапорный центробежный насос MVI
- Инструкция по монтажу и эксплуатации
|
